Palvelinkeskuksen nestejäähdytysputket

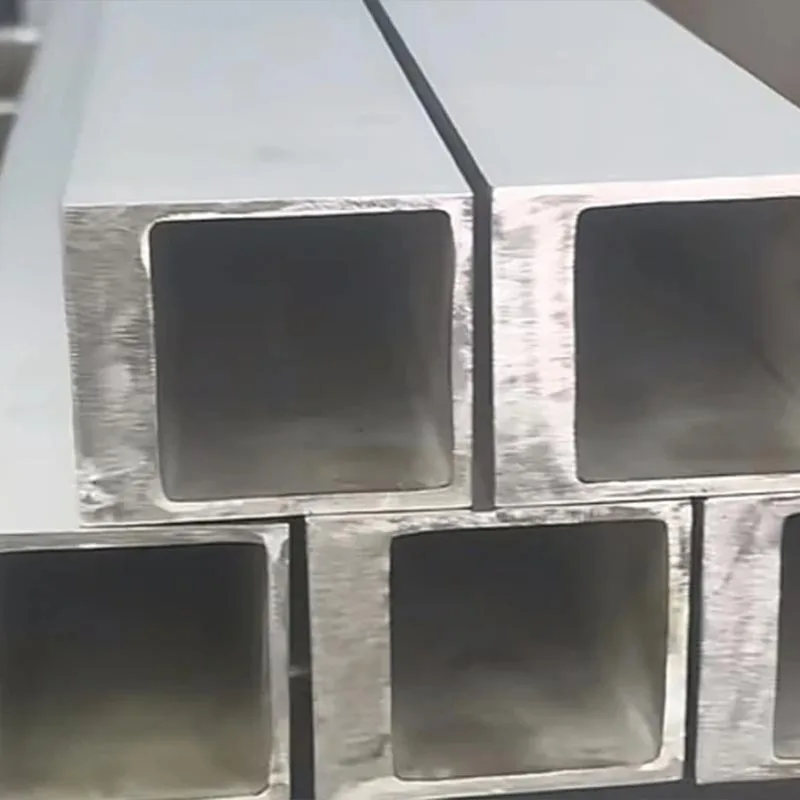

Kaksivaiheinen upotus tiivistää dielektrisen aineen jäähdytetylle pinnalle, mikä nostaa putken paineluokitusta. Takaoven lämpö vaihtimet käyttävät vettä ilmajäähdytteisen kaapin sisällä. Suihkejäähdytyssuuttimet sumuttavat eristeen suoraan sirulle. JILAIDA, ammattimainen valmistaja Kiinassa, suulakepuristaa datakeskuksen nestejäähdytysputkia räätälöityyn epätasaiseen seinän poikkileikkaukseen joka sopii projektin määrittelemään arkkitehtuuriin - useimmat operaattorit ajavat kahta tai kolmea samassa hallissa. Materiaali valinta perustuu jäähdytysnesteen kemiaan, ei arkkitehtuuriin: 304 suljetuille silmukoille, joissa glykolipitoisuus on alhainen alle 50 °C; 316 korkeammille glykolipitoisuuksille, kohonneille lämpötiloille tai dielektrisille nesteille, joissa kloridijäämät voivat aiheuttaa kuoppia 304 yli tuhansia tunteja; ja nikkeliseokset — C276, N06625, HC-22 — kun silmukassa on juotettu levylämmönvaihdin kuparilla tai alumiinilla toisiopuolella, mikä aiheuttaa galvaanisen riskin.

Jokaisessa Ji laidan datakeskuksen nestejäähdytysputkessa on EN 10204 3.1 MTC, joka kattaa kemian, mekaanisen ominaisuudet ja mittatarkastus; Kolmannen osapuolen SGS, BV tai TUV todistaja on saatavilla pyynnöstä. Hankintaryhmät lähde suoraan kiinalaiselta valmistajalta FOB-, CIF- tai DDP-ehdoilla – ei kauppayhtiön merkintää, suoraan tehtaalta hinnoittelu ja työkalujen toteutettavuus sekä kirjallinen tarjous palautettiin samana työpäivänä. Lähetä poikkileikkauspiirustus, jäähdytysnesteen tekniset tiedot ja toimitusaika Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd.:lle pyytääkseen tarjouksen.

Jäähdytysnesteen kemia ohjaa materiaalipäätöstä

Jäähdytysnesteen kemia päättää lejeeringistä, ei arkkitehtuurista. Deionisoitu vesi, jossa on 10–30 % propyleeniglykolia, valuu puhtaasti sisään 304, jos silmukka pysyy suljettuna ja inhibiittori säilyy. Työnnä glykoli yli 40 % tai yli 50 °C lämpötila ja 316 on turvallisempi spesifikaatio – sen 2 % molybdeeni kestää pistesyöpymistä, kun glykoli hajoaa. Dielektriset nesteet, kuten Novec 7100 ovat kemiallisesti mietoja, mutta liukenevat ajan myötä kloridijäämiä jäljellä olevista puhdistusaineista; 316 sulkee tämän riskin. Missä a juotettu levylämmönvaihdin tuo kuparia tai alumiinia toisiopuolelle, galvaaninen riski siirtää spesifikaation nikkeliksi seokset — C276, N06625, HC-22 — ja Jiangsu Ji Lai Da Nikkeliin perustuva Alloy Co., Ltd. suulakepuristaa ne samassa epätasainen seinäprofiili mukautetussa ajossa.

Silmukan sisällä: Telinejakoputkesta jäähdytystorniin

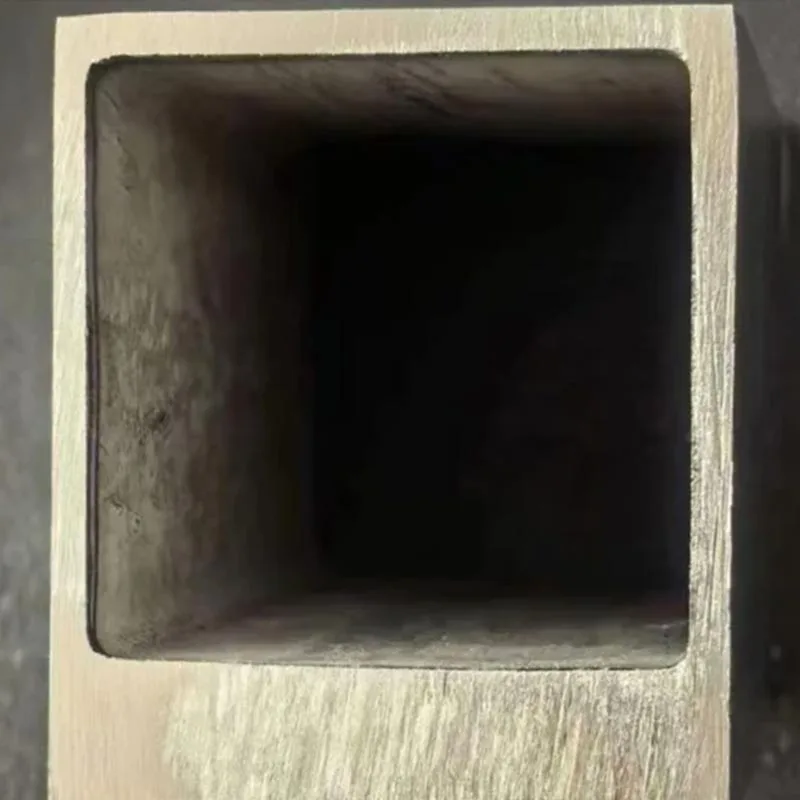

Jäähdytyssilmukka halkeaa jäähdytysnesteen jakeluyksikössä (CDU). Toissijaisella puolella — telinejakotukki CDU:lle — lämpötilat ovat 25–40 °C, paineet vaatimattomat ja putki hoitaa virtauksen jakautumisen. Ensisijaisella puolella - CDU to jäähdytin tai jäähdytystorni – lämpötila laskee 5–15 °C:een, paineet nousevat ja putki kantaa täyden lämpökuorman. Palvelinkeskuksen nestejäähdytysputket molemmilla puolilla tarvitsevat eri seinän, metalliseoksen ja MTC:n. Määrittämällä molemmat yhden osan alle numero on yleisin ostajan virhe: toissijainen puoli haluaa tyypillisesti 304:n, jonka poikkileikkaus on 3,3 / 3,3 / 3,3 / 13 mm, ensiöpuoli haluaa 316:n paksummalla pohjaseinällä ja tiukemmalla porauksen samankeskisyydellä. Molemmat lähteet Ji lai da in a yksi ostotilaus, jotta vältytään jaetuista toimituksista.

Todellinen tarjouspyyntö ja miltä se näytti

Singaporelainen yhteissijoitusoperaattori lähetti alla olevan kyselyn 5 MW:n reunatietokeskuksesta Johor Bahrussa. Vaihto näyttää kuinka Data Center Liquid Cooling Pipes -tilaus siirtyy tilauksesta tilaukseen tehtaallamme.

Ostaja (Singapore, paikannusoperaattori): "5 MW reunatasavirta Johorissa – yksivaiheinen upotus Novec 7100:n kanssa tiheät rivit, kylmälevy vakiona. Yksi profiili vai spesifikaatio erikseen? Upotus 40 °C:ssa, kylmälevy 25/35 °C, 15 % PG. Vaatii EN 10204 mukaisen MTC:n, peitattu ja passivoitu. Lainaus 1200 m, 60/40 jako, CIF Pasir Gudang."

Vastata:"Spec erikseen — ulkohalkaisija ja seinä eroavat. Kylmälevy: 304, OD 25 mm, seinät 3,3 / 3,3 / 3,3 / 13 mm, peitattu, MTC 3,1, 800 m varastossa. Upotus: 316 — kloridijäämä Novecin kaivoissa 304, 2 % Mo sulkee sen. OD 28 mm, Ra 0,8 µm, 6 viikon etumatka 400 metriin. Molemmat kuljettavat CIF Pasir Gudangia yhdessä 40 HC:n kanssa. RFQ → tarjous → tilauspyyntö 5 työpäivän sisällä."

Ostaja:"Kaksi seurantaa. Riittääkö MTC vai tarvitsemmeko kolmannen osapuolen todistajan upotuspuolelle? upotussäiliöissä näkyy kuparia lämmönvaihtimen juottamisesta – muuttaako se seossuositustasi?"

Vastata:"Kolmannen osapuolen ei vaadita vakio-MTC:ssä, mutta SGS tai BV on saatavilla pyynnöstä. Kuparissa - kyllä, se muuttaa asioita. Kupari-ionit 316:lla luovat galvaanisen kennon. Siirrä upotus C276:een tai N06625:een, samaan seinään ja Ra. Korkeammat metrikustannukset, mutta kupari-ruostumaton pari poistetaan. Lähetä päivitetty tarjouspyyntö, tarjous tarkistetaan samana päivänä."

Viisi arkkitehtuuria, CDU:n kaksi puolta, yksi lainaus. Lähetä poikkileikkauspiirustus, jäähdytysnesteen tiedot kummallekin silmukalle, ja tavoitetoimitusaika — Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. palauttaa työkalujen toteutettavuuden kirjallisena tarjous ja toimitusaika samana työpäivänä, suoraan tehtaalta Kiinasta FOB-, CIF- tai DDP:llä.
