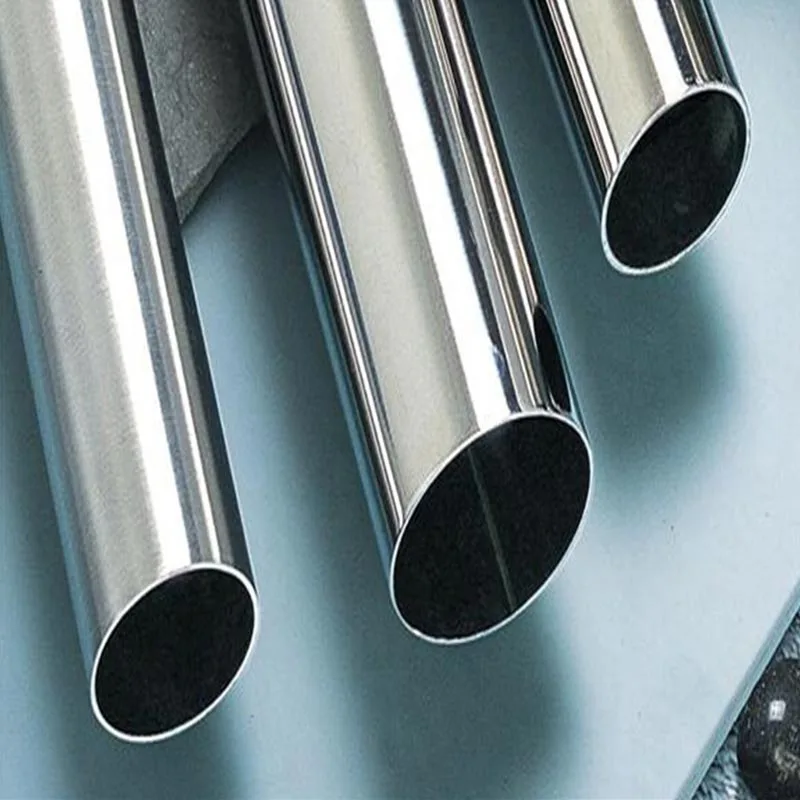

Oikean ruostumattoman teräsputken valinta alkaa ymmärtämällä, kuinka materiaalilaatu, valmistusmenetelmä, mitat, valmistusvaatimukset ja käyttöolosuhteet toimivat yhdessä. A304 ruostumattomasta teräksestä valmistettu saumaton putkion austeniittista ruostumattomasta teräksestä valmistettu putkimainen tuote, joka perustuu tyyppiin 304, joka tunnetaan yleisesti UNS S30400 ja EN 1.4301. Sen yleisen korroosionkestävyyden, valmistuksen joustavuuden, sitkeyden ja saumattoman rakenteen yhdistelmä tekee siitä merkityksellisen moniin teollisiin ja kaupallisiin putkistovaatimuksiin. Keskeinen kysymys ei ole pelkästään se, onko 304 tuttu ruostumaton teräslaji, vaan se, missä sen ominaisuudet sopivat todelliseen prosessiin, lämpötilaan, nesteeseen, mittoihin ja asennusolosuhteisiin.
Tyypin 304 ruostumatonta terästä käytetään laajalti, koska se tarjoaa tasapainoisen yhdistelmän kromi-nikkeli-seosta, korroosionkestävyyttä, taipuisuutta, hitsattavuutta ja yleistä valmistussuorituskykyä. Saumattomana putkena toimitettuna putkimainen runko on muodostettu ilman pitkittäistä hitsisaumaa, mikä voi olla tärkeää sovelluksissa, joissa saumaton rakenne on määritelty. Materiaalivalinnassa tulee kuitenkin aina huomioida koko palveluympäristö. Kloridipitoisuus, lämpötila, paine, valmistusreitti, hitsauksen jälkeiset vaatimukset, pinnan kunto ja mittastandardit voivat kaikki vaikuttaa siihen, onko 304 sopiva valinta. Tässä oppaassa tarkastellaan materiaalia käytännön suunnittelun näkökulmasta, selitetään sen valmistus- ja suorituskykyominaisuudet, verrataan sitä vastaaviin ruostumattomiin teräslaatuihin ja tarjotaan jäsennelty lähestymistapa valintaan.
- 1. Mikä määrittää materiaalin ja saumattoman rakenteen?
- 2. Miksi kromilla ja nikkelillä on väliä?
- 3. Kuinka putki valmistetaan?
- 4. Millä mekaanisilla ja fysikaalisilla ominaisuuksilla on merkitystä?
- 5. Missä materiaali kestää korroosiota hyvin?
- 6. Mitkä teollisuudenalat käyttävät yleisesti tätä materiaalia?
- 7. Miten halkaisija, seinämän paksuus ja pituus tulisi valita?
- 8. Mitä valmistajien tulee tietää leikkauksesta ja hitsauksesta?
- 9. Miten standardit vaikuttavat putkien valintaan?
- 10. Miten tyyppi 304 on verrattavissa 304L-, 316L- ja 310S-malleihin?
- 11. Mitä ostajien ja insinöörien tulee tarkistaa ennen käyttöä?
- 12. Usein kysytyt kysymykset
Mikä määrittää materiaalin ja saumattoman rakenteen?
Tuotteen nimeämisessä voidaan yhdistää useita eri tietoja, ja jokainen osa on tärkeä. Laatu tunnistaa metalliseosperheen. Sana "saumaton" ilmaisee valmistusmuodon. Putken mitat määräävät fyysisen geometrian. Valittu standardi määrittelee koostumukseen, mekaanisiin ominaisuuksiin, valmistukseen, testaukseen ja mittojen hallintaan liittyvät vaatimukset.
Tyyppi 304 on austeniittista ruostumatonta terästä
Tyyppi 304 kuuluu kromi-nikkeli-austeniittisten ruostumattomien terästen perheeseen. Se yhdistetään yleisesti standardeihin UNS S30400 ja EN 1.4301. Seos tunnetaan hyödyllisestä tasapainosta korroosionkestävyyden ja valmistusominaisuuksien välillä, mikä selittää, miksi sitä esiintyy yleisissä prosessointilaitteissa, elintarvikkeisiin liittyvissä järjestelmissä, arkkitehtonisissa komponenteissa, vesisovelluksissa ja monissa teollisuusputkien ja putkien muodoissa.
Sen koostumus on erityisen tärkeä korroosiokäyttäytymisen kannalta. Kromi tukee ohuen passiivisen oksidikerroksen muodostumista pinnalle. Nikkeli edistää austeniittisen rakenteen vakautta ja tukee materiaalin sitkeyttä ja sitkeyttä. Nämä ominaisuudet auttavat selittämään, miksi 304 voi toimia hyvin monissa tavallisissa ilmakehän ja teollisuusympäristöissä.
Saumaton tarkoittaa, että pitkittäistä hitsausta ei ole
Saumaton putki valmistetaan prosessilla, jossa putkimainen muoto kehitetään luomatta pitkittäistä hitsausliitosta. Tämä erottaa sen hitsatusta putkesta, jossa litteä tai nauhamateriaali muodostetaan putkeksi ja liitetään saumaa pitkin.
Sauman olemassaoloa tai puuttumista ei tule tulkita yleispäteväksi väitteeksi, että yksi putki sopii automaattisesti kaikkiin käyttöolosuhteisiin. Sen sijaan saumaton rakentaminen on arvokasta, kun projektispesifikaatio, suunnittelu tai sovellus edellyttää saumatonta tuotelomaketta. Valinnan tulee pysyä sidottuina paineolosuhteisiin, lämpötilaan, nesteiden yhteensopivuuteen, mittoihin ja sovellettavaan standardiin.
Näiden erojen ymmärtäminen estää yleisen määrittelyongelman: materiaalilaadun, valmistusprosessin ja mittastandardin käsittelemisen ikään kuin ne olisivat keskenään vaihdettavia termejä. Ne ovat erillisiä ominaisuuksia, joita on tarkasteltava yhdessä.
Miksi kromilla ja nikkelillä on väliä?
Ruostumattoman teräksen suorituskyky alkaa seoksen koostumuksesta. Tyypissä 304 kromi ja nikkeli ovat erityisen tärkeitä, koska ne vaikuttavat korroosionkestävyyteen, faasistabiilisuuteen, sitkeyteen ja valmistuskäyttäytymiseen.
Kromi ja passiivinen pintasuojaus
Ruostumattoman teräksen peruskorroosionkestävyys perustuu passivoimiseen paksun ulkoisen pinnoitteen sijaan. Kromi reagoi pinnalla olevan hapen kanssa muodostaen erittäin ohuen, tarttuvan oksidikerroksen. Kun pinta pysyy sopivissa olosuhteissa, tämä passiivinen kerros auttaa erottamaan alla olevan metallin ympäröivästä ympäristöstä.
Passivointi ei ole sama asia kuin immuniteetti. Ruostumaton teräs voi silti kärsiä paikallisesta korroosiosta altistuessaan aggressiivisille klorideille, rakoille, kontaminaatiolle, korkeille lämpötiloille tai muille epäsuotuisille kemian ja jännityksen yhdistelmille. Pinnan kunto ja valmistuksen laatu ovat siksi tärkeitä.
Nikkeli ja austeniittinen rakenne
Nikkeli on 304:n tärkein seosaine. Se auttaa säilyttämään austeniittisen rakenteen, joka antaa laadulle ominaisen sitkeyden ja sitkeyden. Nämä ominaisuudet tukevat muotoilua, taivutusta, koneistusta ja monia yleisiä valmistustoimintoja.
Miksi koostumuksella on merkitystä hakemuksen tarkistuksen aikana
Materiaalivalinnalla tulee yhdistää kemia todelliseen palveluympäristöön. Putki, joka kuljettaa lievää vesipitoista nestettä kohtuullisessa lämpötilassa, voi aiheuttaa hyvin erilaisen korroosio-ongelman kuin putki, joka on alttiina väkeville kloridiliuoksille, happamille kemikaaleille tai korotetussa lämpötilassa hapettaville kaasuille.
- Kromi tukee passiivista pintakerrosta, joka vastaa ruostumattoman teräksen yleisestä korroosionkestävyydestä.
- Nikkeli edistää vakaata austeniittista rakennetta ja tukee sitkeyttä ja sitkeyttä.
- Seos ei kestä yleisesti kaikkia kemiallisia ympäristöjä.
- Todellisen käyttökemian ja lämpötilan tulisi ohjata lopullista materiaalin valintaa.
Tästä syystä materiaalinimitys ei yksinään voi korvata prosessiinformaatiota. Suunnittelutiimien tulee ottaa huomioon neste, pitoisuus, epäpuhtaudet, lämpötila-alue, puhdistusaineet, altistusaika ja odotettu pinnan kunto ennen kuin päättävät, onko tyyppi 304 sopiva.
Kuinka putki valmistetaan?
Valmistusreitti vaikuttaa geometriaan, pinnan kuntoon, mittojen yhtenäisyyteen, sisäiseen rakenteeseen ja tapaan, jolla lopputuote reagoi jatkovalmistukseen. Toimitetut tuotetiedot määrittelevät kuumavalssatun saumattoman prosessin tässä käsitellylle materiaalille.
Kuumavalssattu saumaton muotoilu
Kuumatyöstö mahdollistaa ruostumattoman teräksen muodostamisen putkimaiseen muotoon materiaalin ollessa korotetussa lämpötilassa, joka sopii plastiseen muodonmuutokseen. Prosessi voi sisältää aihion valmistelun, lävistyksen, venytyksen, liimauksen, tarvittaessa lämpökäsittelyn, pinnan käsittelyn, oikaisun, leikkauksen, tarkastuksen ja viimeistelyvaiheet.
Jokainen vaihe voi vaikuttaa lopputuotteeseen. Putken geometrian on pysyttävä määritettyjen mittatoleranssien sisällä. Pinnan tulee olla suunniteltuun huolto- ja valmistusprosessiin sopiva. Materiaalin tulee myös täyttää valitun tuotestandardin kemialliset ja mekaaniset vaatimukset.
Miksi prosessiohjauksella on merkitystä?
Saumaton putki on edelleen suunniteltu tuote pikemminkin kuin pelkkä ontto teräsmuoto. Seinän paksuuden vaihtelu, soikeaisuus, suoruus, pinnan epätasaisuudet, pään valmistelu ja jäljitettävyys voivat olla tärkeitä valmistuksen ja asennuksen aikana.
| Valmistusvaihe | Ensisijainen tarkoitus | Mahdollinen laatupainopiste |
|---|---|---|
| Aihion valmistus | Valmistele muovausta varten sopiva materiaali. | Materiaalin identiteetti, kemia ja kunto. |
| Lävistykset ja muotoilu | Luo ontto putkimainen runko. | Seinien muodostus, geometria ja sisätila. |
| Kuumavalssaus ja mitoitus | Kehitä tarvittava halkaisija ja seinäprofiili. | Mittojen tarkkuus, suoruus ja johdonmukaisuus. |
| Lämpökäsittely | Palauta tai luo sopiva metallurginen kunto spesifikaation edellyttämällä tavalla. | Lämpötilan hallinta, tasaisuus ja soveltuvan standardin noudattaminen. |
| Pintakäsittely | Valmistele ulko- ja sisäpinnat. | Kalkin tai vikojen poisto ja määritellyn viimeistelyn saavuttaminen. |
| Tarkastus ja viimeistely | Valmistele putki toimitusta ja asennusta varten. | Mitat, ulkonäkö, tunnistetiedot ja vaaditut testaukset. |
Tärkeintä on, että valmistuslaatu on pikemminkin sarja kuin yksittäinen toimenpide. Valmis putki, joka täyttää mittavaatimukset, mutta jolla ei ole asianmukaista materiaalin jäljitettävyyttä, voi silti aiheuttaa ongelmia valvotulle teollisuusprojektille.
Millä mekaanisilla ja fysikaalisilla ominaisuuksilla on merkitystä?
Tyyppi 304 on laajasti valittu, koska se tarjoaa käytännöllisen tasapainon ominaisuuksien suhteen sen sijaan, että se loistaa vain yhdessä ominaisuudessa. Insinöörit tarkastelevat yleensä lujuutta, sitkeyttä, sitkeyttä, korroosionkestävyyttä, lämpökäyttäytymistä ja valmistusvastetta yhdessä.
Taipuisuus ja muovauskäyttäytyminen
Austeniittinen rakenne tarjoaa hyvän sitkeyden, mikä tukee muovausta ja valmistusta. Tämä on hyödyllistä, kun putkiosia on leikattava, taivutettava, valmisteltava liittimiä varten tai liitettävä laitekokoonpanoihin. Kylmätyöstö voi lisätä lujuutta ja kovuutta, joten tietyn komponentin valmistushistoria voi vaikuttaa sen lopulliseen kuntoon.
Sitkeys laajalla lämpötila-alueella
Austeniittiset ruostumattomat teräkset tunnetaan hyvästä sitkeydestä, myös matalissa lämpötiloissa. Tämä ominaisuus voi olla hyödyllinen, kun laitteet kokevat lämpötilan muutoksia tai kylmempiä käyttöolosuhteita. Korkean lämpötilan valinta vaatii kuitenkin erillisen teknisen arvioinnin, koska pitkäaikainen altistuminen tuo mukanaan ongelmia, jotka liittyvät hapettumiseen, virumiseen, faasistabiilisuuteen ja suunnittelurajoihin.
Lämpölaajenemista ei pidä jättää huomiotta
Ruostumaton teräs laajenee ja kutistuu lämpötilan muutosten myötä. Pitkissä putkistoissa, prosessijärjestelmissä ja laitekokoonpanoissa lämpöliike voi aiheuttaa siirtymiä ja jännityksiä, jotka on sovitettava järjestelmän suunnittelun, tukien, laajennusjärjestelyjen ja asianmukaisten komponenttien valinnan avulla.
On myös tärkeää välttää yleisten mekaanisten arvojen käyttämistä tarkastamatta tarkkaa eritelmää. Myötölujuus, vetolujuus, kovuus, venymä, suunnittelujännitys ja sallittu paine voivat riippua standardista, tuotteen muodosta, seinämän paksuudesta, lämpökäsittelystä ja käyttölämpötilasta.
Missä materiaali kestää korroosiota hyvin?
Tyyppi 304 toimii hyvin monissa ilmakehän ja kohtalaisen syövyttävissä ympäristöissä, mikä on yksi syy, miksi se on niin yleinen yleisissä teollisissa sovelluksissa. Sen passiivinen pinta kestää hyödyllisesti tavallista kosteutta, monia yleisiä prosessinesteitä ja laajaa valikoimaa sisä- ja ulkoaltistusta.
Ilmakehän altistuminen
Tavallisissa sisäympäristöissä ja monissa ulkosovelluksissa kromirikas passiivinen kerros suojaa yleistä ilmakehän korroosiota vastaan. Puhtaat pinnat voivat säilyttää ulkonäkönsä ja toimintansa pitkiä aikoja, kun ympäristö ei ole epätavallisen aggressiivinen.
Veteen liittyvä palvelu
Seos voi soveltua valittuihin vedenkäsittely- ja vedenkäsittelysovelluksiin. Veden kemia kuitenkin vaihtelee suuresti. Kloridipitoisuus, lämpötila, liuennut happi, kerrostumat ja rakoolosuhteet voivat muuttaa korroosiokäyttäytymistä merkittävästi.
Ruoka- ja prosessiympäristöt
Ruostumatonta terästä käytetään laajalti elintarvike- ja juomalaitteissa, koska materiaali voi tarjota puhdistettavan, korroosionkestävän pinnan. Todellinen soveltuvuus riippuu prosessista, puhdistusohjelmasta, lämpötilasta, pitoisuudesta, pinnan viimeistelystä ja hygieniavaatimuksista.
Jos vaaditaan erityistä varovaisuutta
Korkean kloridin ympäristöt ansaitsevat erityistä huomiota. Merivesi, väkevöity suolavesi, jotkin jäähdytysvesijärjestelmät ja kloridipitoiset prosessivirrat voivat olla vaativampia. Paikallinen korroosio, kuten piste- ja rakokorroosio, voi tulla tärkeäksi, vaikka yleinen korroosio näyttää vähäiseltä.
Tämä ero on välttämätön ostajille, koska "korroosionkestävä" ei ole ehdoton suorituskykyluokka. Korroosionkestävyys on aina suhteessa tiettyyn ympäristöön, lämpötilaan, pinnan kuntoon, altistusaikaan ja valmistustilaan.
Mitkä teollisuudenalat käyttävät yleisesti tätä materiaalia?
Tyypin 304 monipuolisuus johtuu sen laajasta ominaisuuksien tasapainosta. Sitä voidaan käyttää kaikilla aloilla, joilla kohtuullinen korroosionkestävyys, hygieeniset pinnat, valmistuksen joustavuus ja luotettava putkimainen geometria ovat tärkeitä.
Ruoan ja juoman jalostus
Jalostuslinjat, siirtojärjestelmät, meijerilaitteet, panimolaitteet ja pullotuskoneet voivat käyttää 304 ruostumatonta terästä, jos käyttöolosuhteet ovat yhteensopivat seoksen kanssa. Puhdistettavuus ja tavanomaisen prosessialtistuksen kestävyys ovat tärkeitä näkökohtia.
Farmaseuttiset ja puhtaan prosessin laitteet
Tietyissä lääkelaitteissa ja puhdasprosessijärjestelmissä voidaan käyttää ruostumattomasta teräksestä valmistettuja putkia ja putkia, koska sileät, puhdistettavat pinnat ovat arvokkaita. Vaadittu laatu, viimeistely, liitosmenetelmä ja sanitaatiomenettely tulee aina sovittaa prosessispesifikaatioon.
Vedenkäsittelyjärjestelmät
Vedenkäsittelylaitteet, suodatusjärjestelmät, prosessivesiputket ja niihin liittyvät komponentit voivat käyttää tyyppiä 304, kun veden kemia on yhteensopiva. Kloriditasot ja lämpötila tulee tarkistaa ennen materiaalin määrittelemistä.
Kemiallinen käsittely
Tyyppi 304 voi sopia monille miedoille kemiallisille väliaineille, mutta "kemiallinen käsittely" on liian laaja toimiakseen materiaalinvalintasäännönä sinänsä. Kemiallinen pitoisuus, lämpötila, virtausnopeus, epäpuhtaudet ja altistuksen kesto voivat vaikuttaa merkittävästi korroosion käyttäytymiseen.
LVI- ja jäähdytyslaitteet
Ruostumattomat putket voivat esiintyä valituissa lämmönvaihtimissa, lauhduttimissa, jäähdytyssovelluksissa ja laitteiden valmistussovelluksissa. Lämpöympäristö- ja painevaatimukset sekä mitta- ja liitosvaatimukset tulee tarkistaa.
Arkkitehtoniset ja valmistetut komponentit
Kaiteet, kaiteet, arkkitehtoniset rungot, laitekannattimet, valmistetut kotelot ja näkyvät ruostumattomat teräsosat voivat käyttää tyyppiä 304, kun ympäristöolosuhteet ovat sopivat. Pintakäsittelystä voi tulla yhtä tärkeä kuin perusseos, kun ulkonäkö on tärkeä projektin vaatimus.
| Sovellusalue | Miksi tyyppi 304 voi olla sopiva? | Pääehto tarkistettavaksi |
|---|---|---|
| Ruoka ja juoma | Korroosionkestävyys ja puhdistettava ruostumaton pinta. | Puhdistuskemikaalit, lämpötila, hygieniastandardi ja pintakäsittely. |
| Farmaseuttiset laitteet | Valmistuksen joustavuus ja soveltuvuus puhdistettaviin prosessilaitteisiin. | Puhdistusmenettely, pintavaatimukset ja prosessikemia. |
| Vedenkäsittely | Hyödyllinen kestävyys monissa yleisissä vesiympäristöissä. | Kloriditaso, kerrostumat, lämpötila ja veden kemia. |
| Kemiallinen käsittely | Soveltuu useisiin mietoon kemiallisiin ympäristöihin. | Tarkka kemiallinen koostumus ja käyttölämpötila. |
| LVI ja jäähdytys | Hyvät valmistusominaisuudet ja korroosionkestävyys. | Paine, lämpötila, nesteen yhteensopivuus ja liitosmenetelmä. |
| Arkkitehtoninen valmistus | Ruostumaton ulkonäkö, korroosionkestävyys ja muovattavuus. | Ulkona altistuminen, viimeistelyvaatimukset ja kloridiympäristö. |
Kuinka halkaisija, seinän paksuus ja pituus tulisi valita?
Mitat eivät ole toissijaisia yksityiskohtia. Ulkohalkaisija, seinämän paksuus ja pituus määrittävät kuinka putki integroituu liittimiin, laitteisiin, tukiin, painelaskelmiin, valmistustoimintoihin ja asennuspaikalle.
Ulkohalkaisija
Ulkohalkaisija vaikuttaa liitäntöjen yhteensopivuuteen, virtausgeometriaan, tukiväliin, laitteiden liitäntöihin ja järjestelmän kokonaismittoihin. Ostajien tulee erottaa toisistaan ulkohalkaisija, nimellisputken koko ja sisähalkaisija, koska nämä termit kuvaavat tuotteen eri puolia.
Seinän paksuus
Seinämän paksuus vaikuttaa painekykyyn, korroosionkestävyyteen, jäykkyyteen, painoon, valmistuskäyttäytymiseen ja käytettävissä olevaan sisäiseen virtausalueeseen. Paksumpi seinä ei ole automaattisesti oikea valinta. Spesifikaatioiden tulee liittyä suunnittelupaineeseen, lämpötilaan, koodivaatimuksiin, valmistusrajoituksiin ja odotettavissa olevaan käyttöikään.
Pituus
Mukana toimitetuissa tuotetiedoissa on vakiopituudet 3000 mm - 10000 mm. Tavaratilajärjestelyjä voidaan harkita myös silloin, kun projekti vaatii erityisiä mittoja. Pituusvalinta vaikuttaa kuljetukseen, käsittelyyn, liitosten lukumäärään, valmistuksen suunnitteluun ja asennusjärjestykseen.
| Ulottuvuus | Nykyinen tuotevalikoima | Valinnan harkinta |
|---|---|---|
| Ulkohalkaisija | 6 mm - 89 mm | Varmista liitosten yhteensopivuus, virtausvaatimukset, laiteliitäntä ja asennusgeometria. |
| Seinän paksuus | 3 mm - 30 mm | Vastaa paine-, lämpötila-, rakenne-, korroosio- ja valmistusvaatimukset. |
| Vakiopituus | 3000 mm - 10000 mm | Harkitse liitosasettelua, käsittelyä, kuljetusta, leikkausvaatimuksia ja asennuspaikkaa. |
| Valmistelun loppu | Viistot päät voidaan järjestää projektin vaatimusten mukaan. | Vahvista hitsausmenetelmä, liitosrakenne ja vaadittu valmistelugeometria. |
| Pintakäsittely | Määrätyt hoidot voidaan järjestää projektin vaatimusten mukaan. | Yhdistä viimeistely huolto-, valmistus-, ulkonäkö- ja puhtausvaatimuksiin. |
Teollisuusprojektissa mitat tulisi mieluummin vahvistaa täydellisen putkistuksen perusteella eikä pelkästään tuotteen nimestä. Teknisesti oikea materiaali, jonka seinämän paksuus tai liitosmitta on väärä, voi silti aiheuttaa loppupään valmistusongelmia.
Mitä valmistajien tulisi tietää leikkauksesta ja hitsauksesta?
Yksi tyypin 304 tärkeimmistä käytännön eduista on sen soveltuvuus yleisiin valmistusprosesseihin. Ruostumattoman teräksen valmistus vaatii kuitenkin kurinalaisuutta, koska kontaminaatio, liiallinen lämmöntuotto, huono sauman valmistelu ja sopimattomat hitsauksen jälkeiset käytännöt voivat heikentää korroosion suorituskykyä tai aiheuttaa mittaongelmia.
Leikkaus
Leikkausmenetelmien tulee jättää seuraavaa valmistusvaihetta varten sopiva reuna. Lämpöleikkaus voi luoda lämpövaikutteisia alueita tai oksidikerroksia, jotka on ehkä poistettava sovelluksesta riippuen. Mekaaninen leikkaus voi tarjota erilaiset reunaolosuhteet, ja se voi olla suositeltavampi, kun lämmöntuotto on minimoitava.
Taivutus ja muotoilu
Austeniittisen ruostumattoman teräksen sitkeys on hyvä, mutta se voi kovettua kylmämuovauksen aikana. Työkalujen kunto ja muovausjärjestys on siksi otettava huomioon, varsinkin kun vaaditaan huomattavaa muodonmuutosta.
Hitsaus
Tyypin 304 hitsausominaisuudet ovat yleensä hyvät ja se on yhteensopiva monien yleisten ruostumattoman teräksen hitsausprosessien kanssa. Saumojen valmistelua, suojausta, puhtautta, lämmöntuottoa, läpikulkulämpötilaa ja täyteaineen valintaa tulee valvoa hitsausmenettelyn mukaisesti.
Hitsauksen jälkeinen pinnan kunto
Lämpösävy ja pinnan kontaminaatio hitsin ympärillä voivat vaikuttaa korroosion käyttäytymiseen, jos niitä ei käsitellä oikein. Kriittisissä tai ulkonäölle herkissä sovelluksissa voidaan määrittää puhdistus- ja passivointitoimenpiteet hitsauksen jälkeen.
- Pidä hiiliteräskontaminaatio poissa ruostumattomista valmistuspinnoista mahdollisuuksien mukaan.
- Käytä suoritettaviin ruostumattomiin terästöihin sopivia työkaluja ja tarvikkeita.
- Ohjaa lämmönsyöttöä ja hitsausolosuhteita hyväksytyn menettelyn mukaisesti.
- Poista hitsauksesta johtuva hapettuminen tai epäpuhtaudet, kun huolto-erittely niin vaatii.
- Varmista mittapysyvyys muotoilun, leikkauksen ja hitsauksen jälkeen.
Lopullinen valmistettu kokoonpano voi toimia eri tavalla kuin alkuperäinen putki, jos valmistukseen liittyy saastumista, kovaa kylmätyötä, sopimattomia hitsausmenetelmiä tai huonoa pintakäsittelyä. Hyvän materiaalin valinnan jälkeen on siis seurattava hyvää valmistuksen valvontaa.
Miten standardit vaikuttavat putkien valintaan?
Ruostumattomasta teräksestä valmistettujen putkien standardit ovat tärkeitä, koska ne määrittelevät tekniset puitteet, joissa tuote valmistetaan, testataan, mitoitetaan ja hyväksytään. Sama laatunimitys voi esiintyä useissa eri tuotestandardeissa, mutta tarkat vaatimukset eivät välttämättä ole identtisiä.
ASTM A312 ja siihen liittyvät tekniset tiedot
ASTM A312 yhdistetään laajalti saumattomiin, hitsattuihin ja voimakkaasti kylmämuokattuihin austeniittisiin ruostumattomiin teräsputkiin, jotka on tarkoitettu korkean lämpötilan ja yleiseen syövyttävään käyttöön. Jos tätä standardia vaaditaan, ostajan tulee määrittää projektiin sovellettava laatu, tuotteen muoto, mitat, lämpökäsittely, testaus ja tarkastusvaatimukset.
Mittastandardit
Mittastandardi, kuten ASME B36.19M, voi määrittää putkien nimellismitat ja seinämerkinnät, joita käytetään ruostumattomasta teräksestä valmistettuihin putkijärjestelmiin. Tämä auttaa varmistamaan yhteensopivuuden putken, liitososien, venttiilien, laippojen ja muiden komponenttien välillä.
Älä sekoita standardeja satunnaisesti
Usein esiintyvä määrittelyvirhe on materiaalilaadun ilmoittaminen, mutta tuotestandardin jättäminen pois. Toinen on yhdistää yhden standardin mittaterminologia toisen standardin materiaalivaatimuksiin ilman yhteensopivuuden tarkistamista. Hankinta-asiakirjoissa tulee mainita selkeästi sovellettava materiaali, valmistusreitti, mittastandardi, testausvaatimukset, pinnan kunto ja dokumentaatiovaatimukset.
- Materiaaliluokka:Vahvista tarkka seosmerkintä, kuten tyyppi 304 tai määritetty vastaava.
- Tuotteen muoto:Ilmoita, tarvitaanko saumatonta, hitsattua, kylmävedettyä vai muuta muotoa.
- Mittastandardi:Määritä sovellettava ulkohalkaisija, seinämän paksuus, aikataulu tai mittajärjestelmä.
- Pituus:Määritä vakiopituudet tai tavaralajivaatimukset.
- Testaus ja dokumentointi:Tunnista projektin edellyttämät sertifikaatit, tarkastukset ja testaukset.
Miten tyyppi 304 on verrattavissa 304L-, 316L- ja 310S-malleihin?
Aiheeseen liittyvät ruostumattomat teräslaadut voivat näyttää samanlaisilta tuoteluettelossa, vaikka ne palvelevat erilaisia teknisiä tarkoituksia. Niiden vertailu sovelluslogiikan perusteella on hyödyllisempää kuin olettaa, että yksi arvosana on yksinkertaisesti vahvempi versio toisesta.
| Luokka | Yleinen ominaisuus | Tyypillinen valintafokus | Tärkeä ero |
|---|---|---|---|
| 304 | Tasapainoinen korroosionkestävyys, sitkeys, sitkeys ja valmistuskyky. | Yleiset teollisuus- ja kaupalliset ympäristöt. | Laajalti käyttökelpoinen, mutta ei paras vaihtoehto jokaiseen kloridi- tai korkeisiin lämpötiloihin. |
| 304 litraa | Vähähiilisempi versio 304:stä. | Sovellukset, joissa hitsaus ja alennettu herkistymisriski ovat tärkeitä. | Alhaisempi hiilipitoisuus on tärkeä ero standardista 304. |
| 316 litraa | Molybdeeniseostettu austeniittista ruostumatonta terästä, joka kestää paremmin monia klorideihin liittyviä ympäristöjä. | Vaativampi kloridi- ja kemikaalipalvelu. | Molybdeeni muuttaa korroosionkestävyysprofiiliaan. |
| 310S | Korkeakromi- ja nikkelipitoinen laatu, joka on kehitetty korkean lämpötilan huoltoon. | Lämmönkestävät laitteet ja korkean lämpötilan ympäristöt. | Sen koostumus ja palvelufokus eroavat huomattavasti yleiskäyttöisestä 304:stä. |
304 vastaan 304L
Pääasiallinen ero on hiilipitoisuus. Pienempi hiilipitoisuus voi olla edullista hitsauksen jälkeen, koska se vähentää kromikarbidin saostumisen mahdollisuutta tietyissä lämpöaltistusolosuhteissa. Jos hitsattu valmistus vaatii 304L:n, sen korvaamista standardilla 304 ei pitäisi pitää automaattisena vastineena ilman erittelyn tarkistamista.
304 vs. 316L
Molybdeenin lisääminen antaa 316L:lle erilaisen korroosionkestävyysprofiilin, erityisesti kloridipitoisissa ympäristöissä. Tämä ei tarkoita, että 316L olisi yleisesti parempi; materiaalin valinta riippuu edelleen prosessikemiasta, lämpötilasta, valmistuksesta ja spesifikaatiovaatimuksista.
304 vs. 310S
310S on suunniteltu huomattavasti erilaisen koostumuksen ympärille, ja siinä on korostettu enemmän hapettumisenkestävyyttä korkeissa lämpötiloissa ja korkean lämpötilan palvelua. Lämmönkestävää ruostumatonta terästä vaativassa hankkeessa ei siksi pitäisi olettaa, että 304:n yleiskäyttöiset ominaisuudet ovat riittävät.
Laadun valinta on tehokkainta, kun se alkaa varsinaisesta vikatilasta, joka on estettävä: yleinen korroosio, pistesyöpyminen, herkistyminen, hapettuminen, mekaanisen lujuuden menetys lämpötilassa, mittojen epävakaus tai jokin muu määritelty ongelma.
Mitä ostajien ja insinöörien tulee tarkistaa ennen käyttöä?
Tuotevalinnan tulee jatkua alkuperäisen materiaalinimen jälkeen. Ennen kuin putki aloitetaan valmistukseen tai huoltoon, sen dokumentaation, mittojen, pinnan kunnon, tunnisteen ja käyttötarkoituksen tulee olla hankkeen vaatimusten mukaisia.
Materiaalin tunnistaminen
Vahvista laatumerkintä ja jäljitettävyystiedot ostospesifikaatiosta ja materiaaliasiakirjoista. Tarkat dokumentaatiovaatimukset riippuvat projektista ja sovellettavasta standardista.
Mittojen vahvistus
Tarkista ulkohalkaisija, seinämän paksuus, pituus, suoruus ja päätyjen kunto määritettyjen vaatimusten mukaisesti. Mittatoleranssit tulisi arvioida hallitsevan standardin eikä yleisen odotuksen mukaan.
Pinnan kunto
Tarkista putkessa näkyviä vikoja, liiallista hilsettä, likaa, kolhuja, naarmuja tai muita olosuhteita, jotka voivat häiritä valmistusta tai huoltoa. Tarvittava pintakäsittely riippuu sovelluksesta.
Sovellusten yhteensopivuus
Varmista, että valittu laatu on yhteensopiva nesteen, lämpötilan, paineen, puhdistuskemian, ilmakehän ja odotettavissa olevien korroosiomekanismien kanssa. Putki voidaan valmistaa oikein ja silti olla sopimaton tiettyyn ympäristöön.
| Tarkista kohde | Mitä tarkistetaan | Miksi sillä on väliä |
|---|---|---|
| Luokka | Oikea materiaalimerkintä ja jäljitettävyys. | Estää vahingossa tapahtuvan eri metalliseoksen vaihtamisen. |
| Mitat | Ulkohalkaisija, seinämän paksuus, pituus ja toleranssit. | Varmistaa yhteensopivuuden varusteiden, laitteiden ja suunnittelulaskelmien kanssa. |
| Valmistusmuoto | Saumaton rakentaminen ja määritelty tuotantoreitti. | Vahvistaa tuotteen vaatimustenmukaisuuden. |
| Pinta | Viimeistely, puhtaus, näkyvät viat ja kunto valmistuksen jälkeen. | Tukee valmistuksen laatua ja palvelun suorituskykyä. |
| Sovellus | Nesteen kemia, lämpötila, paine ja altistusolosuhteet. | Määrittää, sopiiko materiaali todella palveluun. |
| Dokumentaatio | Vaadittu tarkastus ja materiaalikirjanpito. | Tukee projektin jäljitettävyyttä ja laadunvalvontaa. |
Käytännöllinen valintasarja
- Aloita palveluehdoista.Määritä neste, lämpötila, paine, altistuminen ja puhdistusympäristö.
- Valitse materiaaliperhe.Päätä, sopivatko tyyppi 304 ja siihen liittyvät laatuvaatimukset korroosio- ja lämpötilavaatimuksiin.
- Valitse tuotteen muoto.Selvitä, tarvitaanko saumatonta rakentamista.
- Määritä mitat.Määritä halkaisija, seinämän paksuus, pituus ja pään valmistelu.
- Vahvista valmistustarpeet.Tarkista leikkaus-, taivutus-, hitsaus-, pintakäsittely- ja tarkastusvaatimukset.
- Tarkista asiakirjat.Yhdistä todistukset ja tarkastusasiakirjat ostospesifikaatioihin.
Tämä prosessi vähentää riskiä, että tuttua laatua käsitellään yleisratkaisuna. Tyyppi 304 on monipuolinen, mutta sen vahvin etu on tasapaino, ei rajaton vastus. Hyvä valinta riippuu siitä, kuinka tasapaino vastaa todellista palvelua.
Usein kysytyt kysymykset
Mitä nimitys "304" tarkoittaa?
Se tunnistaa austeniittisen kromi-nikkeli-ruostumattoman teräksen laadun, joka liittyy yleisesti standardeihin UNS S30400 ja EN 1.4301. Nimitys kuvaa metalliseosperhettä, kun taas tuotestandardi ja valmistuslomake antavat lisätietoja.
Mikä on tärkein ero saumattoman ja hitsatun putken välillä?
Saumaton putki muodostetaan ilman pitkittäistä hitsisaumaa. Hitsattu putki valmistetaan muodostamalla materiaalia ja liittämällä se saumaa pitkin. Sopiva tuotteen muoto riippuu teknisestä tiedosta, käyttöolosuhteista, mitoista ja teknisistä vaatimuksista.
Sopiiko tyyppi 304 kaikkiin kemiallisiin prosesseihin?
Ei. Kemiallinen käsittely kattaa hyvin laajan valikoiman nesteitä ja käyttöolosuhteita. Pitoisuus, lämpötila, epäpuhtaudet, virtausolosuhteet ja altistusaika on arvioitava ennen lejeeringin valintaa.
Voidaanko tätä materiaalia käyttää meriympäristöissä?
Tietyt meri- ja rannikkosovellukset voivat käyttää tyyppiä 304, kun ympäristöolosuhteet ovat riittävän leuat. Vakava altistuminen kloridille, kosketus meriveteen tai pysyvät suolakertymät voivat tehdä molybdeenipitoisesta laadusta, kuten 316 tai 316L, sopivamman.
Miksi 304L voidaan valita 304:n sijaan?
304L on alhaisempi hiilipitoisuus. Tämä voi vähentää herkistymisriskiä sopivissa hitsaus- ja lämpöaltistusolosuhteissa, mikä tekee siitä hyödyllisen tietyissä hitsatuissa valmisteissa, joissa on määritelty vähähiilisempi laatu.
Onko 304 hyvä valinta matalan lämpötilan huoltoon?
Austeniittiset ruostumattomat teräkset säilyttävät yleensä hyvän sitkeyden alhaisissa lämpötiloissa, mikä on yksi syy niiden esiintymiseen kryogeenisissa ja matalan lämpötilan sovelluksissa. Tarkka paine, lämpötila, koodi ja tuotespesifikaatio on silti arvioitava aiottua palvelua varten.
Mitkä mitat ovat saatavilla toimitetusta tuotevalikoimasta?
Mukana toimitetuissa tuotetiedoissa on lueteltu ulkohalkaisijat 6–89 mm, seinämän paksuudet 3–30 mm ja vakiopituudet 3000–10000 mm. Mittausvaatimukset, viistetyt päät ja määrätyt pintakäsittelyt voidaan järjestää projektin tarpeiden mukaan.
Miksi seinämän paksuus on tärkeä?
Seinämän paksuus vaikuttaa painekykyyn, jäykkyyteen, korroosionkestävyyteen, valmistuskäyttäytymiseen ja sisäiseen virtausalueeseen. Se tulisi valita käyttämällä soveltuvaa suunnittelumenetelmää ja projektispesifikaatiota sen sijaan, että oletetaan, että paksuin saatavilla oleva vaihtoehto on aina sopiva.
Onko saumattomalla tuotteella aina parempi korroosionkestävyys?
Ei välttämättä. Korroosionkestävyys liittyy ensisijaisesti metalliseoksen kemiaan, pinnan kuntoon, ympäristöön, valmistushistoriaan ja muihin tekijöihin. Saumaton rakenne kuvaa tuotteen muotoa, eikä se sinänsä tee seoksesta yleisesti korroosionkestävämpää.
Millä pintakäsittelyillä on merkitystä hitsauksen jälkeen?
Hitsaus voi aiheuttaa lämpösävyjä ja pinnan kontaminaatiota. Sovelluksesta riippuen puhdistusta, kalkinpoistoa tai passivointia voidaan tarvita oikean pinnan kunnon palauttamiseksi ja korroosiokyvyn ylläpitämiseksi.
Voidaanko putki leikata määrättyyn pituuteen?
Mittausvaatimukset voidaan järjestää toimitettujen tuotetietojen mukaan. Vaadittu pituus tulee vahvistaa ennen valmistusta, päätyvalmistelut ja mittatoleranssit.
Pitäisikö ostajien ilmoittaa vain laatu ruostumattomasta teräksestä valmistettua putkea tilattaessa?
Täydellinen spesifikaatio sisältää tavallisesti laadun, tuotteen muodon, sovellettavan standardin, mitat, pituuden, pinnan kunnon, päädyn valmistelun, testauksen, tarkastuksen ja dokumentointivaatimukset. Pelkän arvosanan ilmoittaminen voi jättää tärkeät tekniset vaatimukset määrittelemättä.
Mikä tekee materiaalista käytännöllisen yleisvalinnan?
Tyypin 304 viehätys johtuu sen tasapainosta. Sitä ei valita, koska se on vahvin ruostumaton teräs, kestävin seos kaikissa kloridiympäristöissä tai paras materiaali jokaiselle lämpötila-alueelle. Se valitaan, koska monet teollisuusjärjestelmät tarvitsevat materiaalia, jossa yhdistyvät hyödyllinen korroosionkestävyys, hyvä sitkeys, luotettavat valmistusominaisuudet ja laaja käyttöjoustavuus.
Saumaton rakenne lisää spesifikaatioon uuden ulottuvuuden. Kun projekti vaatii saumattoman putkimuodon, valmistusreitistä tulee osa materiaalivaatimusta. Tuloksena on putkimainen tuote ilman pitkittäistaumaa, jonka mitat ja pinnan kunto on valittu aiottujen valmistus- ja asennusvaatimusten mukaan.
Hyvä suunnittelutapa perustuu siis siihen, että materiaali sovitetaan ensin palveluympäristöön ja sitten tuotteen muoto. Nesteen kemia, lämpötila, paine, mitat, liitosvaatimukset, sovellettavat standardit ja tarkastustarpeet tulee määrittää ennen lopullista valintaa.
Arvioiville teollisille ostajille304 ruostumattomasta teräksestä valmistettu saumaton putki, toimitettu valikoima sisältää ulkohalkaisijat 6 mm - 89 mm, seinämän paksuudet 3 mm - 30 mm ja vakiopituudet 3000 mm - 10 000 mm pituuteen leikatulla, viistetyllä päädyllä ja tietyillä pintakäsittelyvaihtoehdoilla projektin vaatimusten mukaan.
Miten spesifikaatiosta voidaan tehdä selkeämpi?
Vahvan teknisen eritelmän pitäisi tehdä aiotusta tuotteesta tunnistettavissa pakottamatta toimittajaa tai valmistajaa tekemään olettamuksia. Hyödyllisimmät asiakirjat yhdistävät sovelluksen täsmällisiin materiaali- ja tuotevaatimuksiin.
- Ilmoita tarkka ruostumattoman teräksen laatu ja kaikki hyväksytyt vastaavat merkinnät.
- Määritä saumaton rakenne, jos kyseinen tuotelomake vaaditaan.
- Määritä hallitseva ASTM-, ASME-, EN- tai muu sovellettava standardi.
- Ilmoita ulkohalkaisija, seinämän paksuus, pituus, toleranssit ja pään valmistelu.
- Tunnista tarvittava pintakäsittely, viimeistely, testaus, tarkastus ja materiaalidokumentaatio.
- Kuvaa todellinen prosessiympäristö, jotta seoksen yhteensopivuus voidaan arvioida.
Tämä yksityiskohtaisuus on erityisen hyödyllinen kansainvälisissä hankinnoissa, koska materiaalin terminologia voi vaihdella alueittain. Selkeät laatumerkinnät ja standardit vähentävät epäselvyyttä ja helpottavat teknistä tarkistusta ennen valmistuksen aloittamista.
304 ruostumattomasta teräksestä valmistettu saumaton putkitulee lopulta arvioida osana täydellistä suunniteltua järjestelmää. Oikean laadun, saumattoman muodon, mittojen, valmistusohjeiden ja huoltoehtojen on sovittava keskenään. Kun ne toimivat, Type 304 voi tarjota luotettavan ja monipuolisen ratkaisun moniin yleisiin teollisiin ja kaupallisiin sovelluksiin.
Tarvitsetko selkeän eritelmän ruostumaton teräsputkiprojektillesi?
Anna vaadittu laatu, halkaisija, seinämän paksuus, pituus, valmistusmuoto, pinnan kunto, päädyn valmistelu ja huoltoympäristö, jotta sopiva kokoonpano voidaan arvioida projektisi vaatimusten mukaan.
Ota yhteyttäLopullinen materiaalivalinta tulee vahvistaa sovellettavien teknisten standardien ja palveluehtojen mukaisesti.
